Высокоэффективный насос для перекачки многофазных сред

на базе объемной роторно-поршневой
гидравлической машины Рыля
для нефтегазовой отрасли

Патент РФ №2569992, опубликован 10.12.2015

Динамическое оборудование на базе ГМР

Наиболее актуальные направления применения

Нажмите на изображение, чтобы увеличить

Работа МФН ГМР 130-30/60

На газожидкостной смеси (Газ 94%)

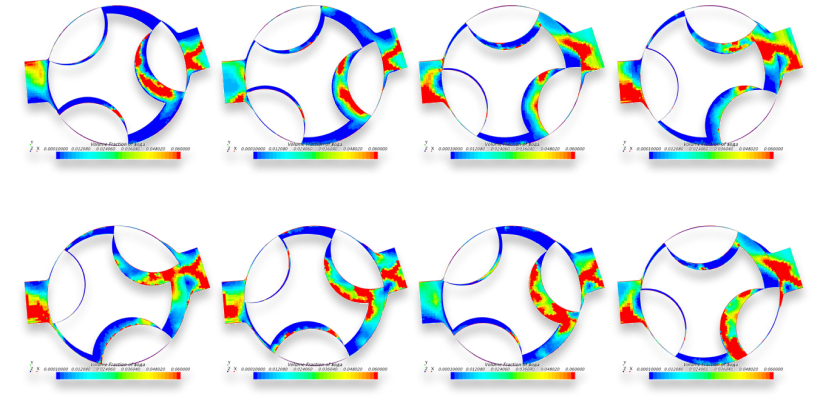

Визуализация численного моделирования работы мультифазного насоса на смеси воды и воздуха.

Скачать презентацию

Работа насоса

Работа МФН ГМР 130-30/60

На газожидкостной смеси (Газ 94%)

Объемный насос на базе Гидравлической машины Рыля

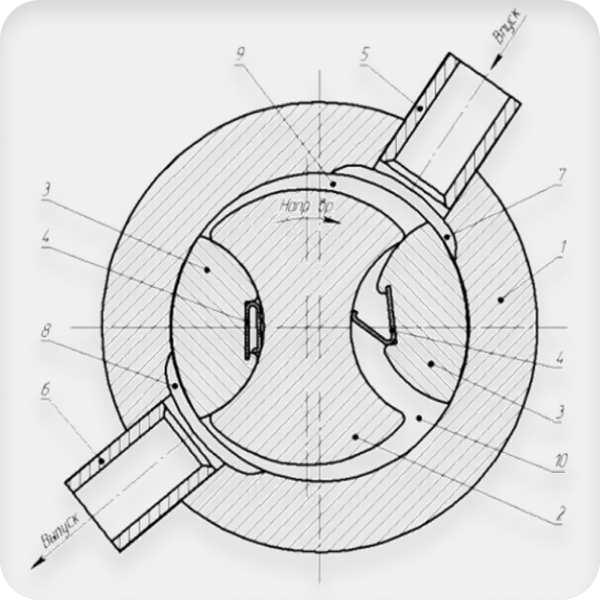

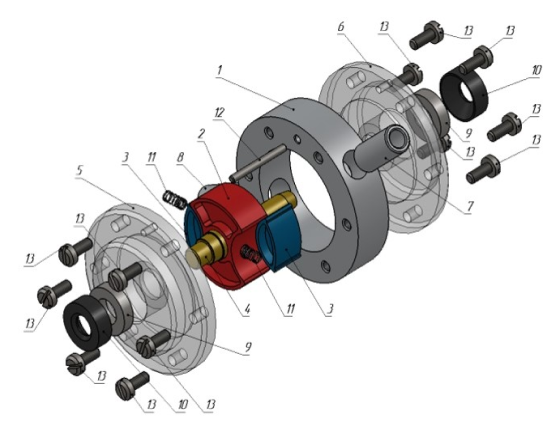

Впуск рабочего тела в машину происходит за счет увеличения объема камеры нагнетания (9) в которой образуется разряжение, при этом рабочее тело поступает из впускного патрубка (5) во впускную полость (7) и из нее в камеру нагнетания (9). После закрытия впускной полости (7) ребром поршня-вытеснителя (3) камера нагнетания (9) выполняет роль камеры сжатия (10). По мере вращения ротора (2) за счет уменьшения объема в камере сжатия (10) повышается давление, и, при совпадении ребра поршня-вытеснителя (3) с выпускной полостью (8), происходит выпуск рабочего тела через выпускной патрубок (6).

То же самое происходит и со второй рабочей камерой и цикл повторяется. Гидравлическая машина обратима, и работает как гидромотор или пневмодвигатель с изменением направления вращения на противоположное.

Мультифазные насосы и насосные станции

Мультифазный насос на базе гидравлической машины Рыля

Применение

Мультифазные насосные агрегаты
Компрессорные агрегаты
Внутрискважинный насосный агрегат
Насосы малой подачи/высокого давления
Насосы перекачки высоковязких сред

Особенности

Уравновешенность ротора за счет симметричности расположения пазов относительно оси вращения
Равномерная подача флюида за счет наличия нескольких рабочих камер, последовательно выступающих в роли камер нагнетания и сжатия
Обратимость машины за счет гарантированного разделения впускной и выпускной полостей и отсутствия «мертвой» зоны в рабочей камере
Отсутствие высоконагруженных прецизионных механизмов (впускных и выпускных клапанов)
Минимальное количества деталей простой геометрические формы, не требующих высокой точности изготовления
Повышенный ресурс эксплуатации за счет минимальной площади трущихся поверхностей
Высокий КПД за счет минимальной площади трущихся поверхностей и герметичности

Рабочая темпертура от −160 °С до +250 °С

Напор до 2 МПа (одна ступень)

Подача 0,5 – 75 м³/час (одна ступень)

Содержание газа до 99,5% об.

Жидкостный КПД – не менее 85%

Барометрическая высота всасывания до 9 м

Стоимость 60 – 65% от российских аналогов

МФН ГНР

Мультифазный насос на базе гидравлической машины Рыля
