ГМР

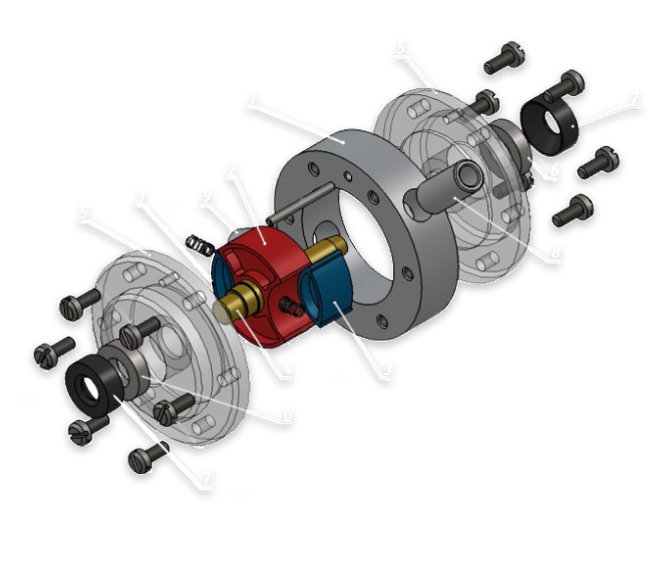

Деталировка макета насоса Рыля

1 – корпус-статор,
2 – ротор,
3 – поршень-вытеснитель,
4 – вал,
5 – крышка статора,
6 – подшипник,
7 – манжета,
8 – впускной патрубок,
9 – выпускной патрубок.

Специалистами НИПИ «ПЕГАЗ» разработана концепция объемной гидравлической машины Рыля роторно-поршневого типа со свободными поршнями-вытеснителями

Гидравлическая машина Рыля является функциональным аналогом винтовой гидравлической машины, но позволяет более эффективно решать задачи транспортировки флюидов, в том числе многофазных, в широком интервале расходов, давлений и температур

Рабочая темпертура от −160 °С до +250 °С

Напор до 2 МПа (одна ступень)

Подача 0,5 – 75 м³/час (одна ступень)

Содержание газа до 99,5% об.

Жидкостный КПД – не менее 85%

Барометрическая высота всасывания до 9 м

Стоимость 60 — 65% от российских аналогов

Характеристики насоса

до 30%

Выше давление на выходе

до 95%

содержание газа
в флюидах

до 40%

Выше КПД

в 15 раз

Меньше масса

до 2,5 раз

Меньше габариты

100%

Импортозамещение

до 10 раз

Ниже стоимость
изготовления

100%

Безопасность
эксплуатации

Основные преимущества МФН ГМР

относительно конкурентов

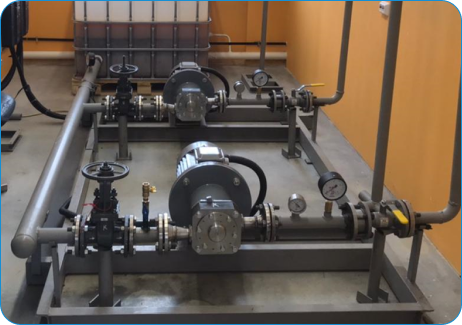

Ресурсные испытания МФН ГМР 8-1/20

8 м³/час — расчетный расход,
1/20 бар — давление вход/выход

Изготовлены в металле и испытаны (суммарная наработка 1500 часов) ряд опытных образцов насосного агрегата с расчетной производительностью 8 м³/час при 1500 об/мин с приводом 5 кВт и магнитной муфтой в режимах перекачки различных по вязкости жидкостей, газо-жидкостной смеси и газа (режим компрессора). Расчетные характеристики подтверждены.

Расчетный ресурс более 10000 часов
